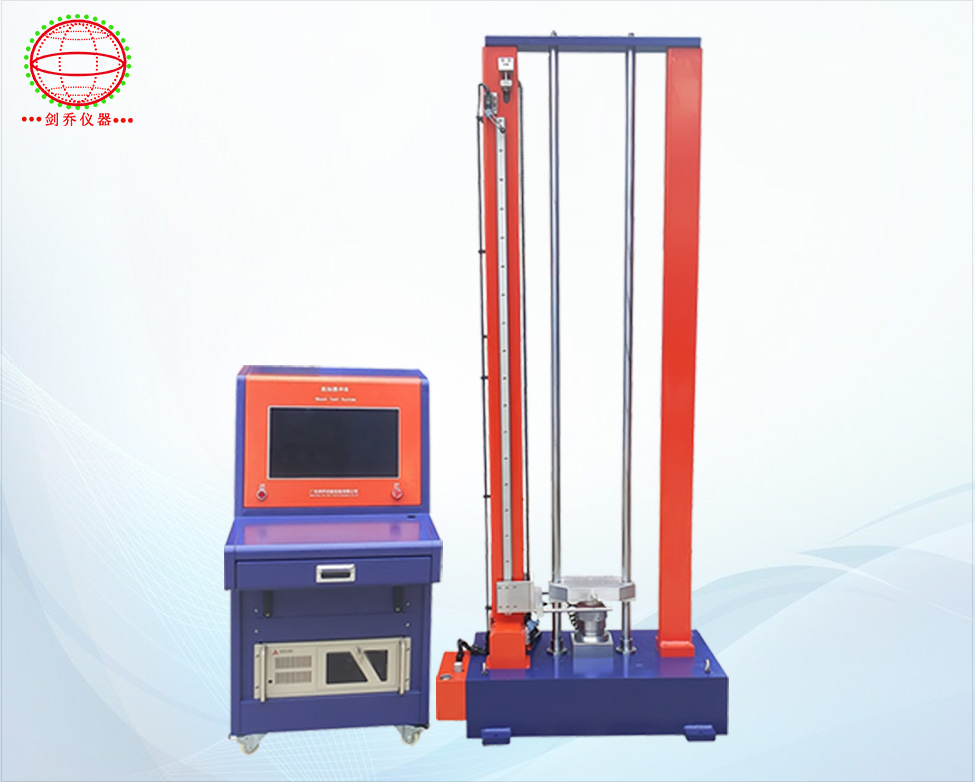

使用機械沖擊試驗臺做可靠性測試必須了解的常識！

　　電子產品在生產過程、搬運過程、運輸過程、乃至使用的時候，都會受到機械沖擊的作用，而機械沖擊試驗通過設備去模擬這些過程中所產生的撞擊去驗證產品耐受沖擊的能力。

　　機械沖擊試驗：

　　沖擊實驗的主要目的是為了模擬產品或者設備的運輸過程中，可能會遭遇到的沖擊（沖擊效應為主），并透過沖擊波瞬間暫態能量的交換，分析產品承受外界沖擊環境的能力。試驗的目的在于了解其結構弱點以及功能退化情況，有助于了解產品的結構強度以及外觀抗沖擊、跌落等特性。有效地評估產品的可靠性和監控生產線產品的一致性。

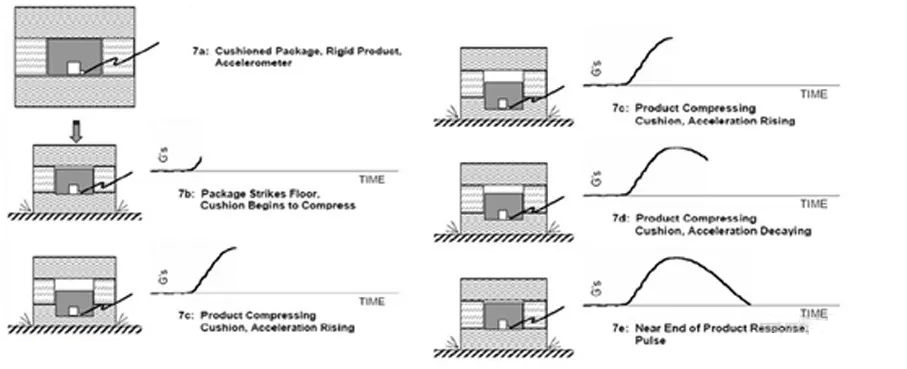

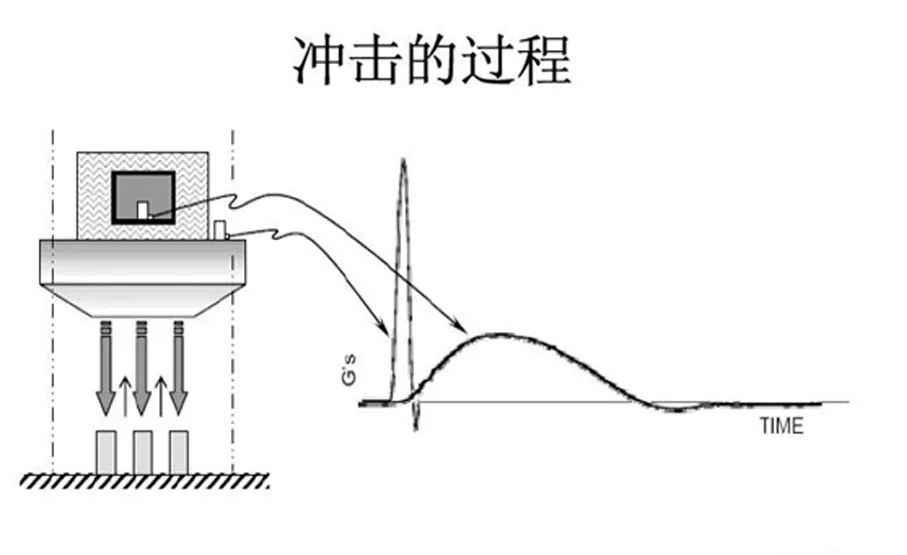

　　我們把產品受到?jīng)_擊一瞬間的整個過程分解開來，產品受到?jīng)_擊的過程大致如下圖，通過下面的圖片我們可以清晰的感受到產品受到撞擊或者跌落的一瞬間產品被壓縮，再把應力釋放的整個過程：

　　機械沖擊試驗的目的：

　　通過可控的加速度和脈寬的沖擊，來衡量產品耐受沖擊的能力，也可以通過專業的沖擊分析，結合相應的跌落的數據，去衡量產品包裝的強度。

　　機械沖擊試驗的分類

　　機械沖擊試驗，按照實驗脈沖的波形，大致可以分為以下幾類：

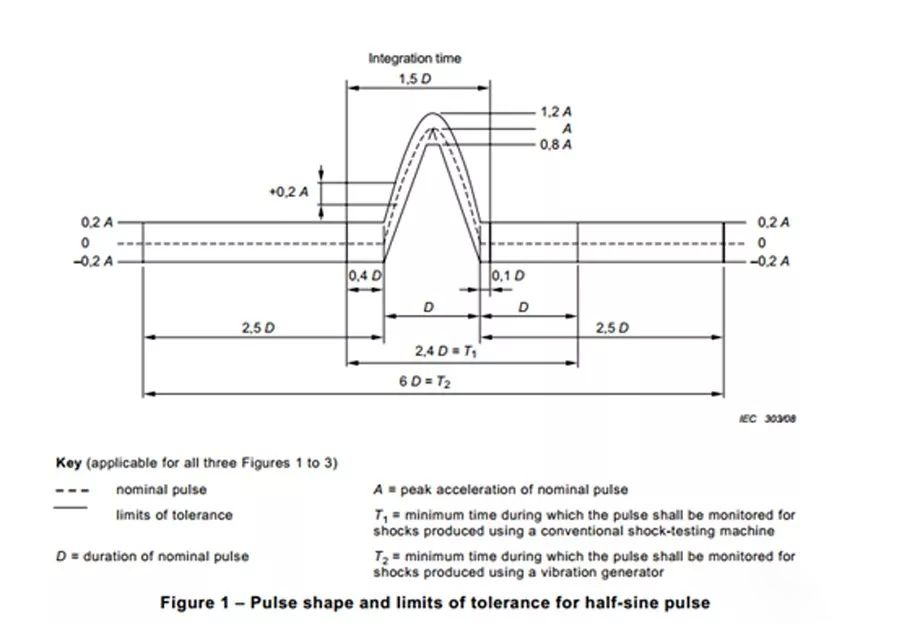

　　半正弦波沖擊試驗 (half-sine pulse) ：顧名思義，這類沖擊測試所產生的脈沖波形為半個正弦波。

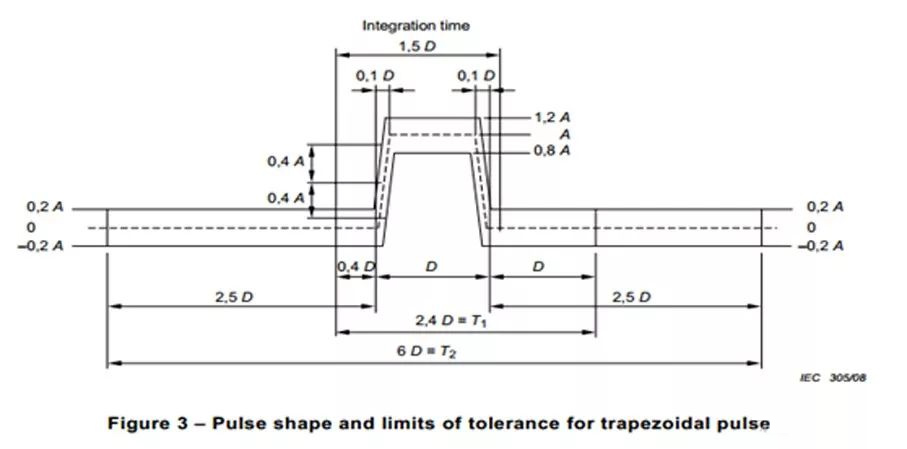

　　梯形波沖擊試驗 (trapezoidal pulse) ：顧名思義其沖擊的波形類似一個梯形，這個測試也常常被稱為方形波沖擊試驗。

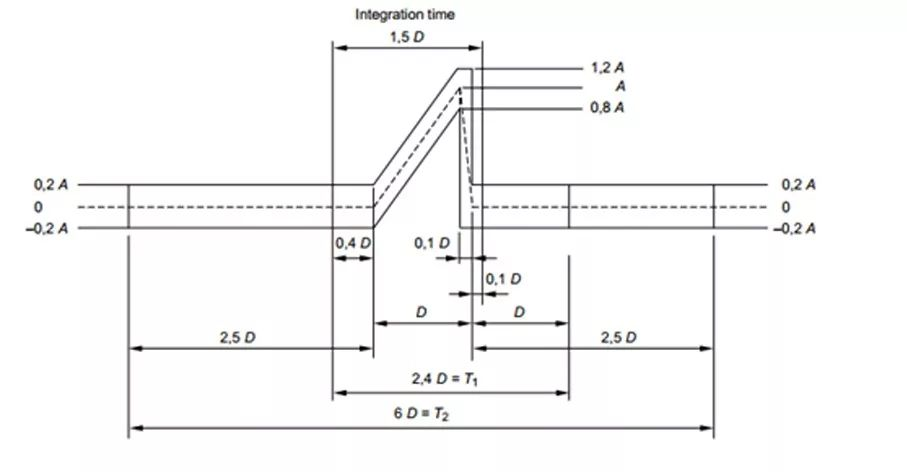

　　后峰鋸齒波沖擊試驗 (final-peak saw-tooth pulse) ：試驗沖擊的波形為一個后峰鋸齒波。

　　其他不適用于上述機械沖擊來解析的類似試驗。目前人們提到的機械沖擊試驗，狹義的來說應該僅僅是上面提到的三種波形的機械沖擊（mechanical shock）試驗或者碰撞試驗（分別對應國標GB/T2423.5&6），但是目前流通的相當標準還有很多也叫做沖擊的測試，人們也把其歸納為沖擊測試，其大致有斜面沖擊、彈簧錘沖、擺錘沖擊等等。

　　各類波形機械沖擊試驗對應的速度計算公式：

　　半正弦波：ΔV=2/π*A*D*10-3

　　梯形波：0.9*A*D*10-3

　　后峰鋸齒波：*A*D*10-3

　　機械沖擊所導致的產品的失效：

　　1:鄰近組件相互碰撞而導致組件的損壞。

　　2:電性絕緣破壞或電介質強度及電磁特性改變以及由于這些的改變而導致的電性能的實效。

　　3:結構過度負荷而永久變形。

　　4: 加速材料疲勞破壞。

　　5:引起摩擦（潤滑性）性能。

　　6:機械沖擊試驗的標準：

　　機械沖擊試驗的相關標準有GB/T 2423.5、GB/T 2423.6、IEC 60068-2-27、EIA-364-27、JESD 22-B104C等。
